压差式流量开关怎么安装在一次泵变流量系统上来监控水流

(本文已经采用”区块链“版权保护技术,未经许可,严禁转载 版权归 香港艾伊特-上海岚陌科技中心 所有)


中央空调系统节能是我国大型公共建筑节能的重点研究对象。目前的中央空调的水系统大部分采用定流量系统能效较低.随着建筑节能特别是空调节能的要求越来越高,工程实践表明,导致中央空调系统高电耗的主要原因是由于目前我国大型建筑空调冷水系统多为定流量系统,且系统运行中普遍存在"大流量,小温差"的问题,由此造成了冷水循环泵扬程过大、电耗过多。一次泵变流量系统的英文为 Variable-Primary-Flow System(简称 VPF),这个系统可最大限度地节省系统运行费用,因此一次泵变流量系统的研究和应用倍受重视。

一次泵变流量系统中,流体的断流保护是一个非常重要的部件。如果管道断流而不及时采取措施,那么系统可能会因为断流空转发生严重损坏。很多用户都采用了我们推荐的差压式流量开关来监控管道内的流体的运行,在断流时,及时发出报警信号,做到一次泵变流量系统能自动化停机,更人性化地满足用户需求。

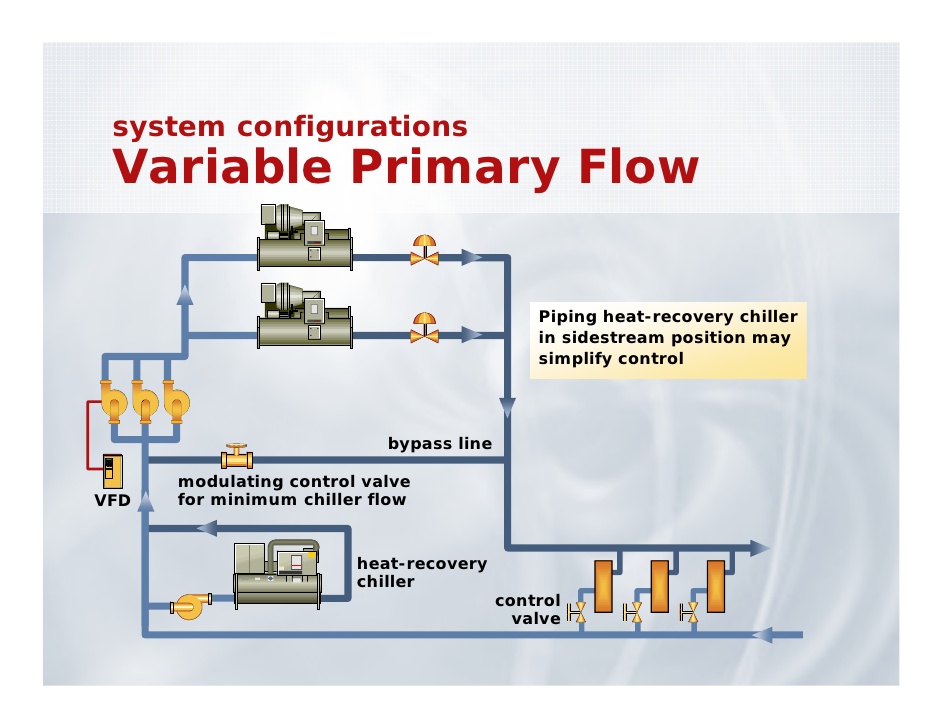

一次泵变流量节能系统

【一次泵变流量节能系统  --- 差压型流量开关来监控水流量】


压差式流量开关在很多工业应用中都有其的身影,压差式流量开关根据一次泵变流量正常运行允许的最小流量对应下的压差,来确定流量保护值,一旦运行流量低于最小允许流量即保护,确保换热器不会结冰冻坏。

压差式流量开关在一次泵变流量系统上的安装调试

GE-511系列差压式流量开关在一次泵变流量系统上的安装应用



1、换热器系统安装差压式流量开关需在换热器进出水口焊接测压接口;
2、进水管接“+”端,出水管接“-”端;
3、差压式流量开关的两侧测压管和壳体需做保温;
4、该产品提供SPDT触点,即一个常开和一个常闭触点可供选择,用于接入控制器,工厂缺省引出常开触点;
5、压差式流量开关可以由工厂直接安装,并将线直接接入冷水机组的控制器,减少现场人员的安装出错的可能性,这样无疑将增加制造厂的成本,但可以大幅减少因水流开关而产生的技术咨询和维修费用;
6、同时也可以把差压式流量开关作为附件提供给现场安装人员,在现场根据情况进行安装。用户可以在现场进出水管上焊接一个G1/2”内丝,安装一个小球阀,然后再安装一个G1/2”-1/4”SAE(7/16”-20UNF)接头,通过6.35mm铜管扩喇叭口与流量开关连接,但流量开关需要固定支架;

不锈钢可调设定值型差压控制器

不锈钢可调设定值型差压控制器 (有不锈钢和黄铜两种材质可选)



另外也可以选择压差型流量开关“+”端接口为G1/4”,“-”端接口为1/4”SAE(7/16”-20UNF),用户在进水端焊接G1/2”内丝,经过G1/2”转为G1/4”的外螺纹转换头,再接上G1/4”内螺纹球阀,然后将该水流开关直接拧在阀门上,另外一端连接方法同前面一种方法,这种连接方法具有防呆效果,用户现场安装不会搞错“+”和“-”端;
