活塞式油流量开关使用说明书 齿轮油断流报警安装说明

版权所有,严禁抄袭,否则本公司法务部会起诉抄袭行为


产品概述:

可调型活塞式流量开关是香港艾伊特公司专门针对油类等高粘度流体开发的一款高性能流量开关(如果粘度十分高,请购买我司出品的粘度补偿型流量开关),主要用于以各种油类液体或气体的流量检测,以高强度弹簧支撑活塞,采用高性能干簧感应开关,壳体为不锈钢材质,产品十分美观,耐高压,耐腐蚀,耐脏等性能,远远优于普通黄铜或者塑料材质。

烤箱流动开关FW1-025GP011

本说明书适用型号:

GE-342系列 GE-342 DN8 DN10 DN15 DN20 DN25 DN32 DN40

FW1系列 FW1-008GM006,FW1-010GM006, FW1-015GM006 FW1-015GP006 FW1-020GP011 FW1-020GM011 FW1-025GP011 FW1-025GM011

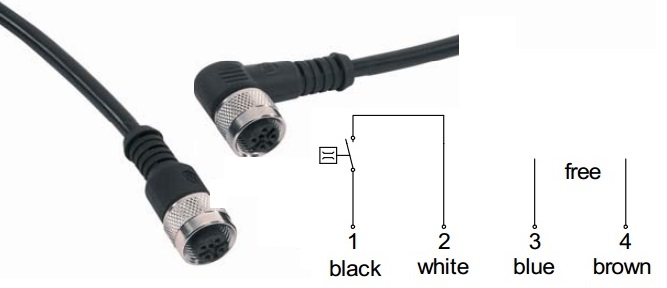

齿轮油流量开关接线
流量开关的接线

1.此活塞式流量开关采用两线制,默认常开信号,也就是有流量导通,流量过小或者没有流量的时候,开关断开。可定制常闭信号,开关动作状态与常开类信号相反

2.电压不可高于标牌电压220V(可低于220V, 推荐使用12V或24V电压,否则电压过高会影响寿命);
3.电流不可高于铭牌标示电流,GE-342系列最大电流0.1A, FW1系列最大电流0.5A(可低于铭牌标示电流,电流越小,寿命越长).


流量开关设定值的调节
松动固定黑色塑料滑块的螺丝,移动滑块,即可调节。往水流方向移动,流量设定值变大;往相反方向移动,流量设定值变小

流量设定值在出厂的时候已经根据用户情况设定好,如果用户现场的流量非常小,不建议用户随意调整现有设定值.如果一直有开关信号,滑块向刻度值大的方向稍微移动1-2mm即可


流量开关与管道的链接

1. 与管道连接之前,用手指或者螺丝刀,推动管子里面的活动部件(活塞),推动三四下即可
2. 为防止漏油或者漏水,请在螺纹连接处加装生料带


产品认证: 欧盟CE认证

检验标准:GBT 14048.21-2013

检验项目

最高液体压力

100bar (10MPa)

绝缘电阻

Over 100Ω DC500VM

电压

DC24V

触点寿命

1000k Cycle

适合管道

DN10

液体温度

Max 100


检验项目

电压

电阻

电流负载

电流

直流

DC24V

500mA

检验方式

机械检测

检验结论

合格




相关产品:

可调型活塞式流量开关
