流量仪表

  • 双量程孔板式差压流量计
双量程孔板式差压流量计

双量程孔板式差压流量计

  • 双量程设计,小流量时精度更加准确
  • 高精度,可出计量证书
  • 大量程比蒸汽流量计
  • 直管段要求低
  • 产品描述:双量程差压式流量计,就是一个节流孔板,配置2台差压变送器,一个测量高流速的,一个测量低流速的
  • ISO9001 ISO14001 ISO45001

孔板流量计是一种常规的差压流量计,一般孔板流量计的量程比最大可以达到1:5或者1:10,有时很难满足用户对大量程的需求。双量程差压流量计采用增设低量程差压变送器的方法,提升量程低端的差压测量准确度,从而提高量程低端流量测量准确度,扩大量程比。本产品已获得CE认证,并且可免费提供香港品质认证中心HKQC提供的校准证书或鉴定证书.

切换规则: 在切换点附近的切换,一般在智能化二次表内由软件完成,一般约定,低量程变送器信号100%时,低量程变送器信号有效;低量程变送器>100%时,高量程变送器信号有效。

产品优势:不像可变截面孔板式流量计具有弹性活动部件,采用活动部件的产品,经过长时间的反复运动,日积月累,水滴石穿,弹性曲线必将逐渐改变,因而造成流量计测量精度变差。此流量计无活动部件,测量精度更加稳定,更不易损坏。

产品特点:

* 高低量程两台差压变送器协调工作,提高流量计近下限处的测量精度。高低量程自动切换,并对两路信号进行自校。

* 用数字通信的方法传递差压(流量)信号,有利于提高系统精度和拓宽范围度,

* 低量程差压变送器组成双量程差压流量计,是一种实施简单、花费不多、效果很好的方法,已在现场广泛使用

* 流量显示装置能对流体雷诺数变化对计量精度影响和可膨胀性系数对计量精度影响进行自动校正,提高系统精度

和范围度。

* 稳定性极佳。对管道和环境的振动具有极强的耐受能力。

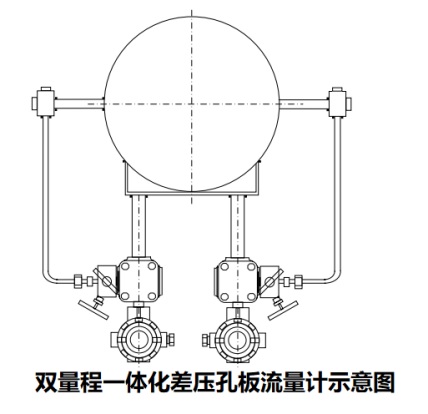

双量程差压式流量计安装示意图


产品参数:

管径:DN100 DN150 DN200 DN250......DN1000

量程比: 1:20 (最小量程比)  1:50(建议最大量程比) 1:100(理论量程比,精度可能会稍差)

电压:220V 24V DC

产品精度:1.5%

直管段要求:前5-8D,后3D (国家标准GB 500932002


产品应用背景:

在集中供热事业不断深入的同时,供热损耗居高不下成了热电企业与热用户贸易结算中的一

大难题。而蒸汽流量质量测量装置是贸易结算的唯一依据,其准确与否,具有举足轻重的作

用。前国际上通用的流量计在热网的生产经营中有很多问题难以克服。


由于常规仪表无法计量微小流量,导致用热单位内部管网的跑、冒、滴、漏和热量损耗管理

不能够积极配合,甚至拒不改进,该关阀门时不关阀门,关不严的阀门又不能及时维修、更

换。对这种现象供热单位无计可施,造成了很大程度的能源浪费.


目前常规仪表量程宽度以下(小流量)的测量数据,其测量精度不能保证仪表的精度等级要

求,其测量值一般严重偏低,误差较大。双系统双量程差压蒸汽流量计其特有的蒸汽微小流

量捕捉,以及小流量、正常大流量的计量、区分、无缝切换功能,从而为其成为热电联产

企业贸易结算必备的合法、合理补充;同时也能为供热用户挽回管损及计量缺失的经济损失。
